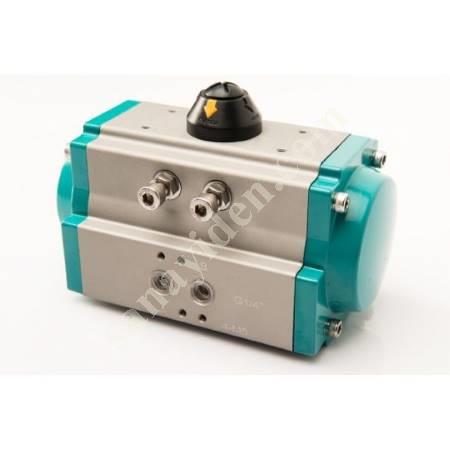

ÇEYREK DÖNÜŞLÜ PNÖMATİK AKTÜATÖR

Genel olarak hava aktüatörleri sanayide çok sağlam, güvenilir ve dayanıklı olarak bilinmektedir.  Convalve ağır iş çeyrek turlu hava aktüatörleri önceden yağlanır ve minimum bir milyon işlem için test edilir.  Aktüatörler çift etkili ve yaylı geri dönüş modellerinde mevcuttur.  Kolay valf montajı ve değişimi için uluslararası ISO 5211 standartlarını karşılar . Konum doğrulama anahtarları ve valf konumlayıcıları standart VDI / VDE-3845 ü st montaj yastığı ile aktüatöre kolayca monte edilebilir. Dönme ayarı hem açık hem de kapalı konumda +/- 5%. Görsel pozisyon göstergesi açık ve kapalı pozisyonu izleyecektir. Özellikler Raf ve pinyon çeyrek tur (90 °) dönüş Çift etkili ve geri dönüşlü modeller Önceden yağlanmış ve minimum 1 milyon işlem için test edilmiştir ISO5211’e göre doğrudan vana montajı Görsel valf pozisyon göstergesi 50 mikron sert eloksal ile ekstrüde alüminyum gövde Korozyon direnci – 500 saat minimum tuz püskürtme testi Yay geri dönüşlü modeller önceden sıkıştırılmış yay kartuşları kullanır Dişi çift kare çıkış sürücü Doğrudan montaj solenoid valfleri için Namur montaj pedi Üst montaj aksesuarları için standart VDI / VDE 3845 montaj Uygulamalar Convalve hava aktüatörleri tipik olarak çeyrek tur küresel vanaları, kelebek vanaları ve tapalı vanaları çalıştırmak için kullanılır. Ayrıca, damperler gibi 90 derecelik bir dönme gereken hemen hemen her yere uygulanabilir. Standart ISO5211 / DIN 3337 montaj boyutları ve çift kare dişi çıkış tahrik sistemi ile hızlı ve kolay kurulum. Aktüatörün çalışma sıcaklığı aralığı -20 ila 80 ℃ ‘dir. Operasyon Çift etkili aktüatörlerin açılması için hava basıncı ve kapanması için hava basıncı gerekir. Yay geri dönüşlü aktüatörler, açılmaması için hava basıncı gerektirir ve emniyetli çalışma nedeniyle kapanması için yayları kullanır.  Tipik olarak 4 yollu pilot vanalar, çift etkili bir aktüatörü kontrol etmek için ve 3 yollu pilot vanaları geri dönüş yaylı modeller için kullanılır. Pilot hava filtre edilmeli, kuru veya yağlanmalıdır. Çıkış sürücüsü, aktüatörün üstünden bakıldığında açmak için saat yönünün tersine döner. Seçenekler Doğrudan montaj solenoid valfleri İzleme / Konum doğrulama limit anahtarları Elektro-Pnömatik pozisyoner 4-20m giriş Pnömatik konumlandırıcılar 3-15 PSI girişi İnşaat Vücut ASTM 6063 çekilmiş alüminyum, 50 mikron eloksal Kapaklar ASTM B179 döküm alüminyum, 60-80 mikron polyester kaplama Tahrik mili Karbon çeliği, 20 mikron nikel kaplama Pozisyon göstergesi Cam dolgulu poliamid Mühürler NBR Yaylar (yaylı dönüş modeli) Ön sıkıştırılmış kartuşlar, 60-80 mikron polyester kaplama Pistonlar ASTM B179 döküm alüminyum alaşım 15 mikron eloksal Pilot Hava Bağlantısı 1/4 ”NPT plus standart Namur selenoid montaj pedi Bağlantı Elemanları 304 paslanmaz çelik
