DURAVIS PPV-A-PL1500 ELEKTROPNÖMATİK POZİSYONER

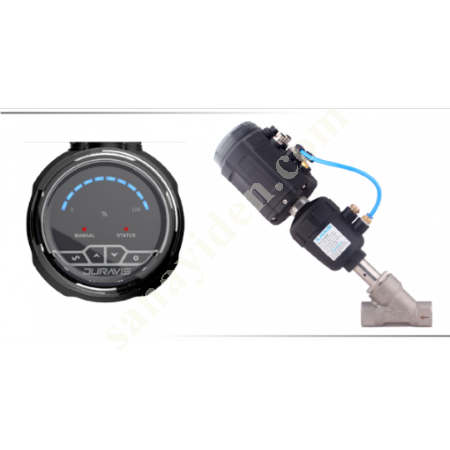

DURAVIS PPV-A-PL1500 Elektropnömatik Pozisyoner   (4-20mA veya 0-10V Oransal Kontrol) Malzeme: PC, PA6-GF30, SI Besleme: 24V DC ±10% Kontrol Aralığı: 4 – 20 mA Hava Besleme Basıncı: 3...7 bar Ortam Sıcaklığı: 0-55°C Koruma Sınıfı: IP65 Güç Tüketimi: <5W Çıkış: İstek üzerine; 4-20mA Açıklama: DURAVIS PPV-A-PL1500 Serisi Elektropnömatik Vana Pozisyoneri, pnömatik diyaframlı vanalar ile pnömatik pistonlu vanalara bağlanarak; vanayı 4-20mA veya 0-10V ile oransal olarak kumanda etmeyi sağlar. Şık ve kompakt tasarımı ve basit tuş takımları ile kolaylıkla kullanılabilir. Pozisyon sensörü konumu hızlı ve yüksek doğruluk seviyesinde algılayarak vana pozisyonunu hızlı bir şekilde ayarlar.   Model No / Sipariş Kodlama: Model Geribesleme Sinyali Vana Strok PPV-A-PL1500-1-S-1                               Yok  5 - 30 mm PPV-A-1500PL-1-S-2                               Yok 30 - 50 mm PPV-A-1500PL-2-S-1                          4 - 20 mA  5 - 30 mm PPV-A-1500PL-2-S-2                          4 - 20 mA 30- 50 mm !Dikkat: Pozisyoner kullanımı, ancak ve ancak vana aktüatör çapının 63mm ve daha büyük olan modellerde uygundur.   Teknik Özellikler: Malzeme: PC, PA6-GF30, SI  |  Besleme: 24V DC ±10%  |  Ortam Sıcaklığı: 0-55°C  |  Koruma Sınıfı: IP65 Kontrol Aralığı: 4 – 20 mA   |  Ayar Sinyali İçin Giriş Direnci: 14 ohm Hava Besleme Basıncı: 3...7 bar  |  Pnömatik Bağlantı:  G 1/4 Rekor Elektriksel Bağlantı: M12 3-pinli B-kodlu (Kablo ø 4-6mm) | M12 4-pinli D-kodlu (Kablo ø 4-6mm) [Bağlantı uçları ürünle beraber gelir.] Güç Tüketimi: <5W  |  Kurulum: Heryönde bağlanabilir ancak yukarı yönde tercih edilir. Çıkış: İstek üzerine; 4-20mA Elektrik Bağlantılar: X3(D kodlu | Elektrik Giriş Sinyalleri) Pin1........Besleme Girişi 24V (+) Pin2........Besleme Girişi 24V (-) Pin3........Ayar Sinyali Girişi 4-20mA (+) Pin4........Ayar Sinyali Girişi 4-20mA (-) X2(C kodlu | Elektrik Çıkış Sinyalleri) (Opsiyonel*) Pin1........Çıkış 4-20mA (+) Pin3........Çıkış 4-20mA (-) Pin4........Normalde Kapalı Pnömatik Bağlantılar: P.............Hava Besleme Girişi R.............Hava Egzost Çıkışı C.............Çek Valf A1............Pilot Hava Çıkışı Kullanım Alanı: Pnömatik pistonlu vanalar ve pnömatik diyaframlı vanalarda 4-20mA veya 0-10V giriş sinyali ile oransal kontrole ihtiyaç duyulduğu veya herhangi bir pozisyon geribeslemesi istenildiğinde kullanılır.
