DURAVIS TEK ETKİLİ ROTARY PNÖMATİK AKTÜATÖRLER

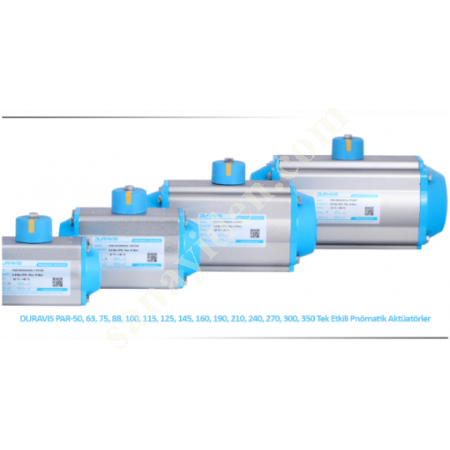

DURAVIS Tek Etkili Rotary Pnömatik Aktüatörler   (Tek Etkili Rotary, PAR-...X090SR) Uygulama: Çeyrek turlu vana, damperlerin on-off ve oransal kontrolü Tork Değerleri: 20...15880 Nm Hava Bes.: Min:4bar, Max:8bar Sıcaklık: -20 C ...80 C Gövde: Extrüzyon Alüminyum  Bağlantı: ISO 5211 Namur VDI/VDE Açıklama: DURAVIS Rotary Tek Etkili Pnömatik Aktüatörler; kelebek vana, küresel vana ve damperlerin, on-off veya oransal kontrol edilmesini sağlar. DURAVIS PAR Serisi pnömatik aktüatörler, krameyer dişli ve pinyon dişli sistemi esasına göre üretilmiştir. Genellikle 4 ile 8 bar hava besleme basıncı arasında uygulamanın ihtiyacına göre gerekli torku üretirler. DURAVIS PAR-…X090SR Serileri, 90 derece dönüşlü (çeyrek turlu aktüatörler) olup, tek etkili / yay geri dönüşlü çalışma prensibine göre çalışır. Neden tek etkili pnömatik aktüatör kullanılır? Modüler konstrüksiyona sahip bu aktüatörler genellikle; sistem hatası durumuda hattın, açma veya kapama emniyeti gerektirdiği durumlarda tercih edilir.    Model No / Sipariş Kodlama: Model Ölçü Nm (6 bar da) Kontrol Mil Karesi Flanş Bağlantı PAR-050X090SR-11F0305 Ø50 20 Nm Tek Etkili 11x11 mm F03/05 PAR-063X090SR-14F0305 Ø63 35,3 Nm Tek Etkili 14x14 mm F03/05 PAR-075X090SR-17F0507 Ø75 69,9 Nm Tek Etkili 17x17 mm F05/07 PAR-088X090SR-17F0507 Ø88 110,1 Nm Tek Etkili 17x17 mm F0507 PAR-100X090SR-17F0710 Ø100 160,3 Nm Tek Etkili 17x17 mm F07/10 PAR-115X090SR-22F0710 Ø115 258 Nm Tek Etkili 22x22 mm F07/10 PAR-125X090SR-27F0710 Ø125 333 Nm Tek Etkili 27x27 mm F07/10 PAR-145X090SR-27F0710 Ø145 521 Nm Tek Etkili 27x27 mm F10/12 PAR-160X090SR-27F1012 Ø160 682 Nm Tek Etkili 27x27 mm F10/12 PAR-190X090SR-36F1012 Ø190 1277 Nm Tek Etkili 36x36 mm F10/12 PAR-210X090SR-36F1400 Ø210 1758 Nm Tek Etkili 36x36 mm F14 PAR-240X090SR-46F1600 Ø240 2144 Nm Tek Etkili 46x46 mm F16 PAR-270X090SR-46F1600 Ø270 3121 Nm Tek Etkili 46x46 mm F16 PAR-300X090SR-46F1600 Ø300 4477 Nm Tek Etkili 46x46 mm F16 PAR-350X090SR-46F1600 Ø350 - Tek Etkili 46x46 mm F16 *Tek etkili aktüatör seçimi yapılırken aktüatörün yay moment değeri, kontrol edeceği vananın torkundan %25-30 daha fazla olmalıdır.   Teknik Özellikler: Besleme Basıncı: 4 - 8 bar | Gövde: Anodize Alüminyum Extrüzyon Kapak ve Pistonlar: Alüminyum Pres Döküm | Mil: Karbon Çelik veya Paslanmaz Çelik Sızdırmazlık: NBR (Opsiyon olarak; VITON veya Silikon) | Sıcaklık Aralığı: -20°C …+80°C (NBR O-Ring) Strok Ayarı: 90 derece dönüşlü aktüatörlerde, ±5 derece strok ayarı yapılabilmektedir. | Vana Bağlantı: ISO 5211   Opsiyonlar: Düşük Ortam Sıcaklığı İçin Pnömatik Aktüatör: -35°C …+80°C (Silikon) | Yüksek Ortam Sıcaklığı İçin Pnömatik Aktüatör: -15°C …+160°C (Teflon) |İstek Üzerine; Teflon Kaplı Aktüatör Gövdeleri, PVC Gövde Pnömatik Aktüatörler, Paslanmaz Çelik Gövde Pnömatik Aktüatörler   Üstünlükler: • 16 Farklı Piston Çap Opsiyonu ile Ekonomik Büyüklük Seçimi • 3 Farklı Çalışma Sıcaklık Aralığı (Düşük, Standart ve Yüksek Sıcaklıklar) • 2 Farklı Koruma Seviyesi (Genel ve Asidik Ortam Uygulamaları) TAG : sanayiden, aktüatörlü vana, vanalar, elektrik aktüatörlü vana, flanş, wafer tip, wafer tip kelebek vana, paslanmaz vana, lug tipi vana, pirinç vana, pnömatik vana, hidrolik vana, sıvı, akışkan kontrolü, pvc, basınçlı hava, yağ, petrokimya, fuel oil, gaz,
