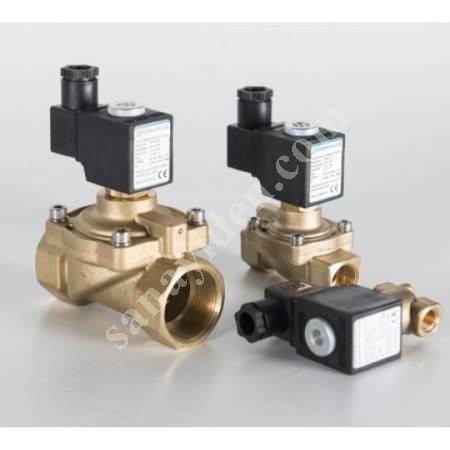

PİLOT KUMANDALI SELENOİD VALF

Sıvılar: Valfler suya, düşük viskoziteli yağlara vb… uygundur. Agresif olmayan sıvılar ve Hava, İnert Gaz vb… gaz halindedir ancak tehlikeli sıvılar için uygun değildir. Anahtarlama İşlevi: Normalde Kapalı (NC, Enerjili iken kapalı) (ESV 100 Serisi) ve Normalde Açık (NO, enerjisiz olduğunda açık) (ESV 101 Serisi) Çalışma Prensibi: Pilot Kumandalı Yol Numarası: 2/2 (Limanlar / Pozisyonlar) Bağlantı ve Bağlantı Noktası Ölçüleri: G1 / 8 ”ila G2” Bağlantı Türü: Diş (Dişi), G (BSPP / ISO 228-1) Basınç Aralığı: · 0,35 -16 Bar (1/8 ”ila 1” ESV 100 Serisi), 0,5 -12 Bar (11/4 ”ila 2” ESV 100 Serisi), 0,35 -12 Bar (1/8 ”ila 1” ESV 101 Serisi), 0,5 -10 Bar (11/4 ”ila 2” ESV 101 Serisi) Akışkan Sıcaklığı: -100C ila maks. 800C, Ortam Sıcaklığı: -200C ila maks. 700C Açılış Süresi: 200ms ile 1500ms arası, Kapanış Saati: 500ms ile 2000ms arası Maksimum Viskozite: 38 cSt veya mm2 / s Özellikler İzin Verilen Maksimum Basınç veya Tasarım Basıncı: 24 bar (ESV 100 Serisi), 18 Bar (ESV 101 Serisi) Minimum işletme fark basıncı: 0,35 Bar (1/8 ”ila 1” e kadar) ve 0,5 Bar (11/4 ”ila 2” e kadar), (iç egzoz sistemi (ESV 101 Serisi için) Valf, sızdırmazlık o-halkalarına sahiptir Uygun AC ve DC voltaj, yüksek voltaj toleransı Valfi sökmeden değiştirilebilir bobin (AC veya DC önemli değil) Yüksek akış hızı, yüksek güvenilirlik, yüksek mekanik dayanım Çeşitli akış hızı seçenekleri, geniş aralık seçenekleri Montaj pozisyonu, isteğe bağlı herhangi bir pozisyon, ancak tercihen üstte dikey olan solenoid bobin Valften geçen sıvı filtrelenmelidir Akış hızı (Q) genellikle basınç, yoğunluk ve akış katsayısının bir fonksiyonu olarak hesaplanabilir. 97/23 / EC Basınçlı Ekipmanlar Yönetmeliği (PED), 2006/95 / EEC Alçak Gerilim Direktifi (LVD) ve 2004/108 / EC Elektromanyetik Uyumluluk Direktifi (EMC) uyarınca Uygulama Alanları Soğutma uygulamaları Gaz Kazanları Su Arıtma Sistemleri Bahçe Sulama Sistemleri Merkezi Isıtma Sistemleri Hava İşleme Tekstil Makineleri Seçenekler Müşterinin özel istekleri için özel seçenekler gerçekleştirilebilir İstek üzerine; NPT (ANSI 1.20.3), R (BSPT / ISO 7-1), W (BSW / Whit-değer), M (Metrik) vb… İstek üzerine; diyafram veya sızdırmazlık veya o-halkalar FPM (VITON) (-100C ila 1600C), EPDM (-100C ila 1400C) olabilir İstek üzerine; çeşitli gövde yüzey kaplaması, nikel kaplı gövde, farklı gövde malzemeleri, iç parçalar paslanmaz çelik (ESV101 için), manuel geçersiz kılma, yuva paslanmaz çelik olabilir, filtre, diğer boru bağlantıları, flanşlı bağlantı İstek üzerine; diğer özel besleme voltajları, frekansları (60 Hz), diğer güç, bobin yalıtım sınıfı: F (1550C), bobin görevi kilitleme modeli İstek üzerine; Elektronik zamanlayıcı ile, 1 / 21-2 / 22 (Eex em II T4 / T5) bölgelerinde kullanım için Patlamaya Dayanıklı bobin ile bobin kapsülleme malzemesi cam elyaf takviyeli olabilir (V0 veya V1) İstek üzerine; LED’li veya konnektörsüz konektör, görsel göstergeli konektör ve tepe voltajı bastırmalı, 2m uzunluğunda konnektör, Maça fişi (Kablo Ø 8-10 mm), yanmaz konektör İstek üzerine diğer versiyonlar Elektriksel karakteristik Koruma Derecesi: IP 65 (EN 60529) (konektörlü) Fiş Bağlantısı: DIN 46340-3 direk konnektörler (DIN 43650) Konektör Özellikleri: ISO 4400 / EN 175301-803, Form A, Maça fişi (Kablo Ø 6-8 mm) Elektriksel Güvenlik: IEC 335, EN 60335-1, EN 60204-1 Bobin Yalıtım Sınıfı: H (1800C) Bobin Emprenyesi: Polyester Elyaf Reçine Camı Bobin Kapsülleme Malzemesi: Cam Elyaf Takviyeli (V2) Besleme Gerilimi: AC (~) 12V, 24V, 48V, 110V, 230V DC için (=) 12V, 24V, 48V, 110 V, 230 V Voltaj Toleransları: AC (~) veya DC (=)% -10 için; +% 10 Frekans: 50 Hz Bobin Çalışma Döngüsü:% 100 ED, Sürekli Olarak Puanlanmış DIN VDE 0580’e göre tasarım Malzeme Vücut Pirinç Piston Contası NBR Muhafaza Tüpü ESV 100 Serisi için Paslanmaz Çelik (AISI 430FR ve AISI 304), ESV 101 Serisi için Paslanmaz Çelik (AISI 430FR ve AISI 304) ve Pirinç dalgıç Paslanmaz Çelik (AISI 430FR) yaylar Paslanmaz Çelik (AISI 302) Gölgelendirme Halkası Bakır Tespit halkası Karbon çeliği + epoksi / SS304 Oturma yeri Pirinç O-ringler NBR İç Metal Parçalar Paslanmaz Çelik ve Pirinç kapak Pirinç Diyafram / Koltuk Contası NBR Kapak Vidaları Paslanmaz çelik
