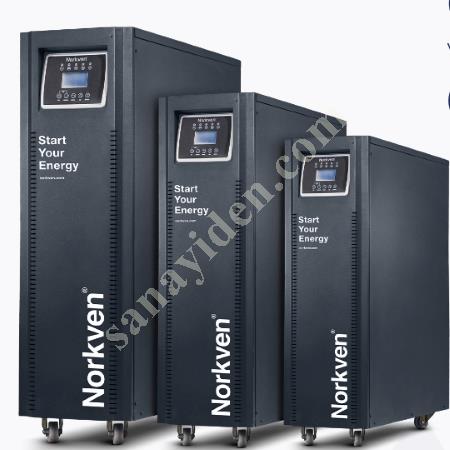

NTUPS33LP LOCAL PLUS SERİSİ 100 KVA UPS KESİNTİSİZ GÜÇ KAYNAĞI

Her türlü endüstriyel, IT, hastane, aydınlatma ve diğer kritik iş uygulamaları için mükemmel yüksek verimliliğe
ve ölçeklenebilir çalışma süresine sahip, kompakt, yüksek performanslı üç fazlı güç koruması.
LOCAL PLUS Serisi UPS, en son nesil güç komponentleri, çok modlu bir mimariyi ve yeni nesil 3-Level topoloji
kullanarak, en yeni güç dönüştürme teknolojisine sahip, işlevsel, güvenli, kurulumu ve kullanımı kolay bir
ürün sunmaktadır.

3-Level IGBT Topolojisi
Tam Nominal Güç: kW=kVA
Çevrimiçi Çift Çevrim Teknoloji (VFI-SS-111 Sınıfı)
IGBT PWM Rectifier & Inverter Teknolojisi
Çok işlemcili dijital kontrol
%96’ya varan yüksek verimlilik
Eco mode özelliği ile %98’e varan verimlilik
Düşük giriş akım TDH (≤3%)
Yüksek giriş güç faktörü (≥0.99)
Düşük çıkış voltaj THD (≤2%)
Düşük yanıt süresi (≤2ms)
Otomatik soft-start
Aküden başlatabilme
Opsiyonel çift giriş
Gelişmiş akü yönetimi

DC/DC Şarjör/Booster
Esnek sayıda akü bağlayabilme
Geniş giriş voltaj çalışma aralığı
Akü kullanımını azaltan yüke göre değişebilen giriş
Çalışma voltajı (-%36’a kadar)
Kısa devre, aşırı yük, yıldırım ve voltaj dalgalanma koruması
8 adete kadar paralel bağlantı
Akıllı yedekleme yönetimi (n,n+1ve n+x)
256 adet detaylı gerçek zamanlı olay kaydı
Static ve Manuel Bypass sistemi
Optimum footprint ve bakım kolaylığı
Kullanıcı paneli üzerinden data analizi
Geniş iletişim seçenekleri
Uzaktan izleme ve yönetim yazılımı
Mükemmel jeneratör uyumluluğu
Programlanabilir kuru kontaklar

OTOMATİK YÜKLEME GÜÇ TESTİ

Sadece %4 artan enerji tüketimi. Doğrultucu, İnverter, By-pass, Şok,
Kondansatör, Kablo ve Sigortaların Tam Güç Testi Yük bakım yapılan bypass
üzerinden güvenli bir şekilde tedarik edilir. Yükleme için ekstradan harici bir
yüke ihtiyaç duyulmaz.

HABERLEŞME SEÇENEKLERİ

RS232 ve RS485 bağlantısı
2 adet yapılandırılabilir giriş kontağı
Alarmlı röle kartı
Genset kontak
EPO (Acil kapatma) kontağı
Opsiyonel USB Bağlantısı
Uzaktan İzleme Paneli
Dengeli Şarj Sıcaklığı için Akü Sıcaklık Sensörü
JBUS, PROFIBUS Kart
SNMP IT Manager takibi
Veri Merkezleri için ortam sensörleri (Nem, Sıcaklık, Duman vb.)
GSM, Telnet, GPRS bağlantısı
PC ve server’ları otomatik kapatma
Uzaktan İzleme Paneli
Bina yönetim sistemi
E-mail ile raporlama
Uzaktan izleme ile 7/24 teknik servis desteği

EKSİKSİZ & UYGUN MALİYETLİ ÇÖZÜMLER

Kesintisiz online çift çevrim teknolojisi, IEC 62040’a uygun gerçek tam nominal
çıkış gücü: kW=kVA.
Eski UPS’lere oranla %25 daha fazla etkin güç sağlar.
Çift şebeke girişi, bağımsız güç kaynaklarını yönetmenizi sağlar.
N+1 ve N+X yedekleme ile paralel UPS’lerde ek sistem çalışma kapasitesi
Gücü kesmeden kolayca bakım yapmak için dahili manuel bypass
8 adede kadar paralel çalışabilme
Çok dilli geniş LCD ekran

ORTAMINIZA GÖRE UYARLAMA

Akıllı fan kontrolü sayesinde düşük gürültü seviyesi ve daha yüksek fan ömrü
Esnek akü konfügürasyonları
Kompakt, hafif ve kurulumu kolay
Frekans dönüştürme modu (50/60 Hz)
Özel EBM akü şarj yönetimiyle daha uzun batarya ömrü ve daha iyi performans
Giriş faz sırası değişikliği esnasında çalışabilme (Opsiyonel)
Opsiyonel 1/1, 1/3, 3/1 ve 3/3 faz çalışma modu
Ayarlanabilir akü sayısı

ÖNEMLİ ÖLÇÜDE MALİYET TASARRUFU

3-Level inverter tasarımına sahip, birinci sınıf koruma modu ile yüksek verimlilik
modu arasında gerçek zamanlı geçiş yapan çok modlu mimarisi sayesinde, %50
yükde bile %96’ya kadar verimlilik sağlar.
Eski UPS’lere oranla %10 enerji tasarrufu, elektrik faturalarında önemli bir indirim
sağlar.
Enerji kayıplarında önemli oranda azalma
Daha az enerji kullanımı, iklimlendirme gereksinimleri ve soğutma işletme
maliyetleri
Paralel sistemlerde toplu verimlilik artışı için Enerji Tasarrufu modu.
Benzeri çözümlerden %35 daha küçük hacim
Küçük hacmi sayesinde yer tasarrufu sağlar.

KOLAY BAKIM

Gücü kesmeden kolayca bakım yapmak için dâhili manuel bypass olanağı
UPS arızaları, fan ve cihaz sorunlarının önceden tespiti ve erken uyarı hata analizi
Bakım işlemini kolaylaştırmak için tak ve çalıştır kart tasarımı
Modüler güç yapısı sayesinde kolay servis hizmeti sağlar.
Ortalama tamir süresi 30 dakikadan kısadır.
Ortak elektronik kart kullanımı ile düşük yedek parça maliyeti

AKILLI AKÜ YÖNETİM SİSTEMİ

Akıllı akü yönetim sistemi sayesinde akü ömrünü %35 oranında artırır ve akıllı şarj
ile akü performansını, kullanım ömrünü ve güvenilirliği en üst düzeye çıkarır.
Dâhili veya harici akü sıcaklıkları ölçülerek, akü şarj akımı ayarlanır.
Akıllı akü yönetim sistemi, akü ömrünü ve akü kapasitesini aşağıdaki
fonksiyonlar bakımından destekleyebilir:
Kalan akü seviyesinin yüzdelik olarak görüntülenmesi
Aşırı şarj ve deşarj koruması
Hızlı (Boost) Şarj ve Yüzdürme (Float) Şarjı
Otomatik ve manuel akü kontrolü.
Üç modlu akıllı ayarlanabilir akü şarj sistemi sayesinde aküler daha hızlı şarj olur.
Bu üç şarj modu, aküden maksimum verim alınmasını sağlar.
Sabit akım şarjı, voltaj önceden belirlenen bir limite yükselene kadar aküye
maksimum nominal akım sağlar.
Sabit voltaj şarjı, pillerin şarj kapasitesinin en yüksek oranda dolumunu sağlar.
Batarya şarj aralığını azaltmak için kısa süreli bir destek voltajı sağlanır.
Yüzdürmeli şarj yoluyla aküye tavsiye edilen voltajda akım gider.
Akımın yük seviyesine bağlı olarak ayarlanabilir akü şarj süresi sayesinde
enerji tasarrufu artar.

YÜKSEK PERFORMANSLI DOĞRULTUCU MÜKEMMEL GİRİŞ PERFORMANSI

Kullanılan teknoloji sayesinde UPS, şebekenin sınırlı bir güce sahip olduğu,
UPS’in bir jeneratör tarafından beslendiği, harmonik akımlar üreten yüklerle
uyumluluk sorunlarının olduğu, kurulumlarda, UPS şebekeye ya da jeneratöre
olumsuz etki etmez ve kurulum sorunlarını çözer. IGBT doğrultucusu ve yenilikçi
kontrol algoritması, %3’ten daha düşük bir Toplam Harmonik Bozulma (THDi)
sağlar ve şebekeden sinus akım çekilmiş olur. Bu durum ayrıca 0,99 değerinde
UPS giriş güç faktörü sağlar.

AVANTAJLARI

Acil durum jeneratörleri, kablolar ve devre kesicilerin kapladığı
alandan tasarruf
Yakında bulunan diğer cihazlara zarar vermez, önemli elektronik cihazların
elektrik kesilmesi ve arızalanması sorunlarını ortadan kaldırır ve dolayısıyla bu
arızalardan oluşabilecek masrafların önüne geçer. Ek olarak UPS, güç beslemeli
araçlar tarafından üretilen harmonik bileşenler ve reaktif güç ortadan kaldırdığı
için güç ağında bir filtreleme ve güç faktörü düzeltme rolü oynar.

PROGRAMLANABİLİR KOLAY BASLANGIÇ

Sistemde birkaç UPS varsa, kesinti sonrası şebeke tekrar geldiğinde
ayarlanabilir “Gecikmeli Başlatma” fonksiyonu vardır. Programlanabilir kolay
başlangıç sistemi, doğrultucunun ayarlanabilir bir sürede (0-15 saniye) enerji
çekmesine izin vererek demoraj akımını ortadan kaldırır.
Bu özellik, giriş gücü sisteminin (jeneratörler, besleyici kablolar ve diğer akım
aygıtları) boyutlarında artış yapılması ihtiyacını giderir.

MÜKEMMEL JENERATÖR UYUMLULUĞU

Çıkış gerilim hızı, faz açısı değişim oranı ve voltaj değişim oranı gibi kullanıcı
tarafından ayarlanabilen özellikler, UPS’in acil durumlarda hızlı bir şekilde
jeneratör düzeneğine dâhil edilmesini sağlar. Yenilikçi doğrultucu dizaynı
sayesinde, UPS’in girişinde kullanılacak jeneratör gücü UPS’in gücünden sadece
%20 fazla olması yeterlidir.

GENİŞ GİRİŞ VOLTAJI

Yüke göre -%36’dan +%20’ye kadar geniş giriş voltaj aralığı ve zorlu kullanım
koşullarıyla başa çıkabilmek ve yüke kesintisiz bir şekilde güç sağlamak için çıkış
voltajı düzenlemesi vardır. 6 kV/5 kA yıldırım koruması, yıldırım kaynaklı hataları
azaltır.

ÇIKIŞ PERFORMANSI

Yüksek Çıkış Gücü Faktörü = Gerçek Güç (kW)
IEC 62040’a göre gerçek tam güç: 1 (kW = kVA) oranındaki çıkış gücü faktörü, eski
tür UPS’lere kıyasla %25 daha fazla aktif güç sağlar.

TOPLAM HARMONİK BOZULMA (THD)

Bozuk bir çıkış voltajı dalga biçimi, yüklerin düzgün çalışmasını etkiler. LOCAL
PLUS Serisi %100 dengesiz veya %100 doğrusal olmayan yüklerle bile çok düşük
çıkış voltajına sahip THD’ye sahiptir.

ÜSTÜN TOPARLANMA SÜRESİ

UPS’in sahip olduğu akıllı kontrol algoritmaları sayesinde tepki hızı oldukça
hızlıdır. Böylelikle demorajlı yüklerde büyük UPS kullanma ihtiyacını azaltır.

YEDEKLEMELİ PARALEL ÇALIŞMA

Gerçek zamanlı ve paralel yedekli UPS’lerin benzersiz kontrol teknolojisi sayesinde,
RPA (Yedekli Paralel Modu) ekstradan paralelleme ekipmanına (Merkezi Bypass
ve ana kontrol gibi) gerek kalmadan, daha az yer kaplayan ve yüksek güvenirlikli
bir paralelleme seçeneği sunar. Mevcut UPS’lerin bir tanesi ana sistem olarak
görev alırken diğer UPS’lerin kontrol parametrelerine erişebilir. UPS’lerden bir
tanesinde arıza meydana gelirse, yük otomatik olarak diğerine aktarılır. Ayrıca
arıza ve bakım sebebiyle UPS’lerden biri devre dışı kalırsa, başka bir UPS yükü
kesintisiz beslemeye devam eder.

Paralel Çalışma Özellikleri

• Ring kablolu bağlantı
• Sıralı Soft Start
• Loop bus bağlantı
• Dağıtılmış kontrol sistemi
• Paralel kablosunun çıkması halinde otomatik algılama
• Yedekli haberleşme
• Kesinti olmadan kolay güç bağlantısı
• Paralel ünitelerin tam senkronizasyonu
• İzole edilmiş paralel operasyon kartı
• Her cihazda statik by-pass ünitesi
