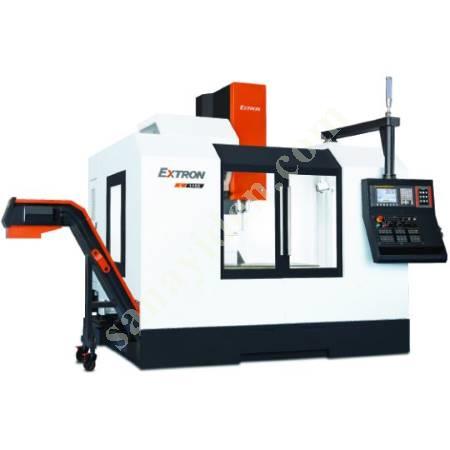

EXTRON / EXTRON CNC L1165

EXTRON CNC L1165 DİK İŞLEME MERKEZİ     L1165 HAREKETLER:     X-Eksen hareketi mm 1100   Y-Eksen hareketi mm 650 Z-Eksen hareketi mm 610 İş mili alnı~iş masası arası mm 125-735 İŞ MASASI:     İş masası ölçüsü mm 1320x660 T-Kanallar (Ölçü x Adet x Aralık) mm 18x5x120 İş masası yük kapasitesi kg 700 İŞ MİLİ:     İş mili koniği   #40 İş mili devir sayısı d/dak 10000 İş mili ön tayak iç çapı mm 70 İş mili motor gücü (30 dak/sürekli) kW 15/11 EKSENLER:     Kızak tipi   Masuralı tip lineer rulmanlı X/Y/Z eksenleri lineer rulmanlı kızak ölçüsü mm 45/45/45 X eksen kızakları açıklığı mm 380 Y eksen kızakları açıklığı mm 780 Z eksen kızakları açıklığı mm 416 X/Y/Z eksenleri seri hareket hızları mt/dak 48/48/48 X/Y/Z eksenleri maksimum kesme hızı mt/dak 10 X/Y/Z eksenleri bilyalı vidalı mil çapxhatvesi mm Ø40x16 / Ø40x16 / Ø40x16 X/Y/Z eksen motor güçleri (Fanuc için) kW 3,0/3,0/7,0 X/Y/Z eksen motor güçleri (Mitsubishi için) kW 2,0/2,0/4,5 TAKIM MAGAZİNİ:     Takım magazin tipi   Kollu tip Takım istasyon sayısı Adet 24 Takım şaft tipi   BT-40 Maks. takım çapı mm Ø78 Maks. takım çapı (Komşu istasyonlar boş) mm Ø150 Maks. takım boyu mm 300 Maks. takım ağırlığı kg 7 HASSASİYETLER:     Pozisyonlama hassasiyeti (JIS B 6338) mm ± 0,010 Tüm eksen hareketi boyunca Tekrarlama hassasiyeti (JIS B 6338) mm ± 0,003 GENEL:     Güç ihtiyacı kVA 32 Basınçlı hava ihtiyacı Bar 6 ÖLÇÜLER (Talaş konveyörsüz olarak):     Genişlik mm 3228 Derinlik mm 3048 Yükseklik mm 2959 Tezgah ağırlığı kg 7300
