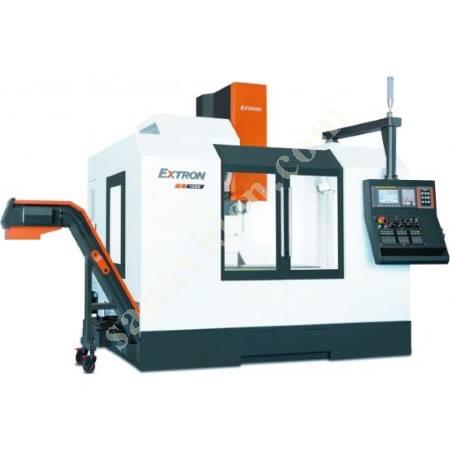

EXTRON / EXTRON CNC L1200

EXTRON L1200 DİK İŞLEME MERKEZİ     L1200 HAREKETLER:     X-Eksen hareketi mm 1200   Y-Eksen hareketi mm 610 Z-Eksen hareketi mm 660 İş mili alnı~iş masası arası mm 121,5-781,5 İŞ MASASI:     İş masası ölçüsü mm 1300x600 T-Kanallar (Ölçü x Adet x Aralık) mm 18x5x120 İş masası yük kapasitesi kg 1000 İŞ MİLİ:     İş mili koniği   #40 İş mili devir sayısı d/dak 10000 İş mili ön tayak iç çapı mm 70 İş mili motor gücü (30 dak/sürekli) kW 15/11 EKSENLER:     Kızak tipi   Masuralı tip lineer rulmanlı X/Y/Z eksenleri lineer rulmanlı kızak ölçüsü mm 45 X eksen kızakları açıklığı mm 419 Y eksen kızakları açıklığı mm 825 Z eksen kızakları açıklığı mm 400 X/Y/Z eksenleri seri hareket hızları mt/dak 30/30/24 X/Y/Z eksenleri maksimum kesme hızı mt/dak 10 X/Y/Z eksenleri bilyalı vidalı mil çapxhatvesi mm Ø40x12 / Ø40x12 / Ø40x10 X/Y/Z eksen motor güçleri (Fanuc için) kW 3,0/3,0/4,0 X/Y/Z eksen motor güçleri (Mitsubishi için) kW 2,0/2,0/3,5 TAKIM MAGAZİNİ:     Takım magazin tipi   Kollu tip Takım istasyon sayısı Adet 24 Takım şaft tipi   BT-40 Maks. takım çapı mm Ø78 Maks. takım çapı (Komşu istasyonlar boş) mm Ø150 Maks. takım boyu mm 300 Maks. takım ağırlığı kg 7 HASSASİYETLER:     Pozisyonlama hassasiyeti (JIS B 6338) mm ± 0,010 Tüm eksen hareketi boyunca Tekrarlama hassasiyeti (JIS B 6338) mm ± 0,003 GENEL:     Güç ihtiyacı kVA 25 Basınçlı hava ihtiyacı Bar 5~8 ÖLÇÜLER:     Genişlik mm 4085 Derinlik mm 3042 Yükseklik mm 2919 Tezgah ağırlığı kg 7450
