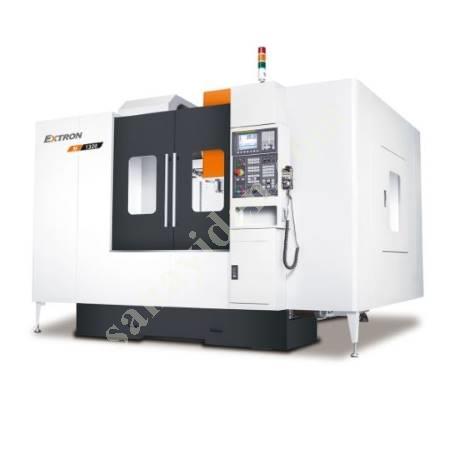

EXTRON / EXTRON CNC M1320

  EXTRON CNC M1320 KUTU KIZAKLI DİK İŞLEME MERKEZLERİ   FANUC 0i-MF VEYA MITSUBISHI M80A KONTROL ÜNİTESİ SEÇENEKLERİ İLE     M1320/40 M1320/50 M1600/40 M1600/50 M1600L/40 M1600L/50 HAREKETLER:               X-Eksen hareketi mm 1320 1600 1600    Y-Eksen hareketi mm 710 800 1000 Z-Eksen hareketi mm 700 800 800 İş mili alnı~iş masası arası mm 130-830  94-794 178-978 170-970 178-978 170-970 İş mili ekseni~kolon arası mm 755 860 1060 İŞ MASASI:               İş masası ölçüsü mm 1520x700 1800x800 1800x800 T-Kanallar (Ölçü x Adet x Aralık) mm 18x5x145 18x5x165 18x5x165 İş masası yük kapasitesi kg 1500 2000 2000 İŞ MİLİ:               İş mili koniği   #40 #50 #40 #50 #40 #50 İş mili devir sayısı d/dak 10000  [15000] 8000 10000  [15000] 8000 10000  [15000] 8000 İş mili motor gücü (30 dak/sürekli) kW 15/11 18,5/15 [22/18,5] 18,5/15 [22/18,5] 18,5/15 [22/18,5] EKSENLER:               X/Y/Z eksenleri seri hareket hızları mt/dak 24/24/16 18/18/12 18/18/12 X/Y/Z eksenleri maksimum kesme hızı mt/dak 10 10 10 X/Y/Z eksenleri bilyalı vidalı mil çapxhatvesi mm Ø40x8 / Ø40x8 / Ø40x6 Ø50x6 / Ø50x6 / Ø50x6 Ø50x6 / Ø50x6 / Ø50x6 X/Y/Z eksen motor güçleri (Fanuc için) kW 4/4/4 4/4/4 4/4/4 X/Y/Z eksen motor güçleri (Mitsubishi için) kW 3,5/3,5/3,5 3,5/3,5/3,5 3,5/3,5/3,5 TAKIM MAGAZİNİ:               Takım magazin tipi   Kollu tip Kollu tip Kollu tip Takım istasyon sayısı Adet 24 [30] 24 [30/40] 24 [30] 24 [30/40] 24 [30] 24 [30/40] Takım şaft tipi   BT-40 BT-50 BT-40 BT-50 BT-40 BT-50 Maks. takım çapı mm Ø80 Ø125 Ø80 Ø125 Ø80 Ø125 Maks. takım çapı (Komşu istasyonlar boş) mm Ø150 Ø150 Ø150 Ø200 Ø150 Ø200 Maks. takım boyu mm 300 300 300 300 300 300 Maks. takım ağırlığı kg 7 15 7 15 7 15 HASSASİYETLER:               Pozisyonlama hassasiyeti (JIS B 6338) mm ± 0,010 Tüm eksen hareketi boyunca Tekrarlama hassasiyeti (JIS B 6338) mm ± 0,003 GENEL:               Güç ihtiyacı kVA 42 48 48 48 Basınçlı hava ihtiyacı Bar 5~8 ÖLÇÜLER:               Genişlik (Talaş konveyörsüz) mm 3360 4300 4300 Derinlik mm 2875 3210 3560 Yükseklik mm 2970 3130 3130 Tezgah ağırlığı kg 8500 14000 14000
