YİDA / BML-600T-TY

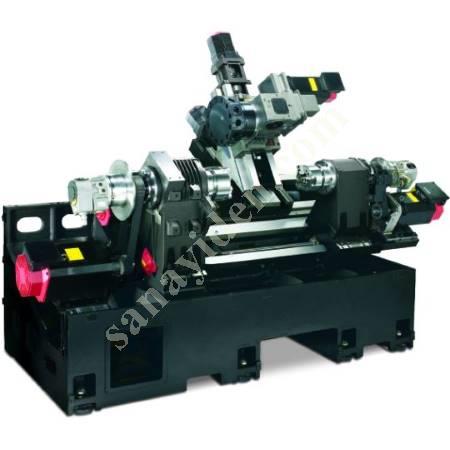

YDPM YIDA BML-600T KARŞI MİLLİ CNC TORNA TEZGAHI (C-EKSENSİZ veya C-EKSENLİ) YDPM YIDA BML-600TY KARŞI MİLLİ C+Y EKSENLİ CNC TORNA TEZGAHI     BML-600T BML-600TY     Standart C-Eksenli C+Y Eksenli KAPASİTE       Banko üzerinde çevirme çapı mm Ø600 Ø600 Suport üzerinde çevirme çapı mm Ø450 Ø450 Puntalar arası mesafe mm 717 717 Maksimum tornalama çapı mm Ø380 Ø300 Ø220 Maksimum işleme boyu (8" ayna ile) mm 360 360 Maksimum işleme boyu (10" ayna ile) mm 345 345 HAREKETLER       X-eksen hareketi mm 195 [190+5] 205 [150+55] 168 [110+58] Y-eksen hareketi mm - 60 (± 30) Z-eksen hareketi mm 530 530 C-eksen hareketi derece - 360º 360º W-ekseni (Karşı mil hareketi) mm 450 450 ANA İŞ MİLİ       Ayna ölçüsü inç 8" [Ops. 10"] 8" [Ops. 10"] İş mili maksimum devir sayısı d/dak 8": 4500 [10": 3500] 8": 4500 [10": 3500] İş mili alnı   8": A2-6 [10": A2-8] 8": A2-6 [10":A2-8] İş mili delik çapı mm 8": Ø62 [10": Ø86] 8": Ø62 [10": Ø86] İş mili ön yatak iç çapı mm 8": Ø100 [10": Ø120] 8": Ø100 [10": Ø120] Çubuktan çalışma çapı mm 8": Ø52 [10": Ø75] 8": Ø52 [10": Ø75] KARŞI İŞ MİLİ (SUB-SPINDLE)       Ayna ölçüsü inç 6" 6" İş mili devir maksimum sayısı d/dak 6000 6000 İş mili alnı   A2-5 A2-5 İş mili delik çapı mm Ø56 Ø56 İş mili ön yatak iç çapı mm Ø80 Ø80 Çubuktan çalışma çapı mm Ø45 Ø45 TARET       Taret tipi   Canlı takım tutuculu Canlı takım tutuculu Taret istasyon sayısı adet 12 12 Taret modeli   TBMR200/12DX (Long) TBMR200/12DX (Long) Dış çap kater şaft ölçüsü mm 25x25 25x25 İç çap kater şaft çapı mm Ø40 Ø40 Taret indeksleme süresi (180º) saniye 0,73 0,73 Frezeleme takımları devir sayısı d/dak - 4000 4000 HIZLAR       Eksen boşta hareket hızları mt/dak X:16, Z:20, W:16 X:16, Y:8, Z:20, W:16 C-eksen boşta hareket hızı d/dak - 200 200 MOTORLAR       Ana iş mili motoru (30 dak/sürekli) kW 15/11 (Alfa 22iP) [Ops. 18,5/15 (Alfa 30iP)] 15/11 (Alfa 22iP) [Ops. 18,5/15 (Alfa 30iP)] Karşı iş mili motoru kW 7,5/5,5 (Alfa 6i) 7,5/5,5 (Alfa 6i) Frezeleme takımları sürücü motoru kW 5,5/3,7 (Alfa 3i) 5,5/3,7 (Alfa 3i) Eksen servo motorları (X/Y/Z) kW X:3,0/Z:3,0/W:3,0 X:3,0/Y:3,0/Z:3,0/W:3,0 Hidrolik motoru kW 1,5 1,5 Talaş konveyörü motoru kW 0,2 0,2 Soğutma sıvısı pompa motoru kW 0,8 0,8 HASSASİYETLER       Pozisyonlama hassasiyeti mm ± 0,004 X/Z: ± 0,004  Y:± 0,003 Tekrarlama hassasiyeti mm ± 0,003 ± 0,003 GÜÇ İHTİYACI       Güç ihtiyacı kVA 30 [Ops. 34] 30 [Ops. 34] ÖLÇÜLER       Tezgah ölçüleri (Boy*En*Yükseklik) mm 3780*1956*2241 (Konveyörlü) 3780*1956*2241 (Konveyörlü) Tezgah ağırlığı (Net) kg 5990 6200
