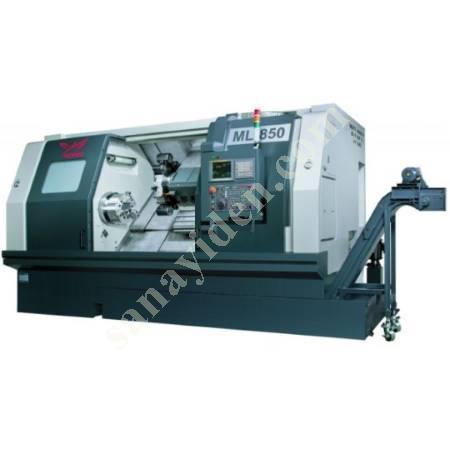

YİDA / ML-850

Ürün Açıklaması YIDA PRECISION MACHINERY ( YDPM ) ML-850   15, 18 veya 21 inç aynalı Lineer rulman kızaklı CNC tornalar     Birim ML-850       KAPASİTE     Banko üzerinde çevirme çapı mm Ø850 Enine suport üzerinde çevirme çapı mm Ø600 Maksimum tornalama çapı mm 150 mm boyda Ø720, 1270 mm boyda Ø600 Maksimum tornalama boyu   mm 1270 (C-eksenli modelde 1250) Ayna ölçüsü inç 15" [Opsiyonel 18", 21"] Çubuktan işleme çapı mm Ø117,5 EKSEN HAREKETLERİ     X-eksen hareketi  mm 380 (360+20) X-eksen hareketi (C-eksenli modellerde) mm 380 (310+70) Z-eksen hareketi (Boyuna hareket) mm 1350 (C-eksenli modelde 1322,5) İŞ MİLİ     İş mili devir sayısı d/dak 40~2000 (4 kademeli şanzumanlı) İş mili alnı JIS A2-11 İş mili delik çapı mm Ø131 İş mili ön yatak iç çapı mm Ø180 C-EKSENLİ MODELLER     Canlı takım maksimum devir sayısı d/dak 3200 TARET     Taret tipi, modeli (Standart)   Hidrolik Taret tipi, modeli (C-eksenli modeller)   Servo Taret istasyon sayısı (Standart) Adet 8 [Opsiyonel 12] Taret istasyon sayısı (C-eksenli modeller) Adet 12 Dış çap kater şaft ölçüsü mm 32x32 Delik kater şaft ölçüsü mm Ø50 KIZAKLAR, EKSEN HIZLARI     Kayıt-kızak tipi   Lineer rulmanlı X/Z eksenleri seri hareket hızları mt/dak 12 / 20 KARŞI PUNTA     Karşı punta tipi   Programlanabilir Pinol çapı mm Ø125 Pinol hareketi mm 160 Pinol iç koniği Mors MT-5 HASSASİYETLER     Pozisyonlama hassasiyeti mm ± 0,005 Tekrarlama hassasiyeti mm ± 0,004 MOTORLAR     İş mili motor gücü kW 26/22 [Opsiyonel 37/30] Fanuc Alfa motorlar X/Z eksenleri servo motor gücü kW 4,0 (Fanuc Alfa 22) C-eksenli modellerde canlı takım motoru kW 11/7,5 (Fanuc Alfa 8) Hidrolik pompa motoru kW 2,25 Talaş konveyörü motoru kW 0,2 Soğutma sıvısı pompası motoru kW 1,62 Elektrik güç ihtiyacı kVA 40 ÖLÇÜLER     Zemin alanı (Talaş konveyörü ile) cm 567,5x219 Yükseklik cm 257,2 Ambalaj ölçüsü (Talaş konveyörü ile) cm 607x229x256 Net ağırlık (Talaş konveyörü ile) kg 11820 (C-eksenli modelde 12130) Brüt ağırlık (Talaş konveyörü ile) kg 12600 (C-eksenli modelde 12900)
