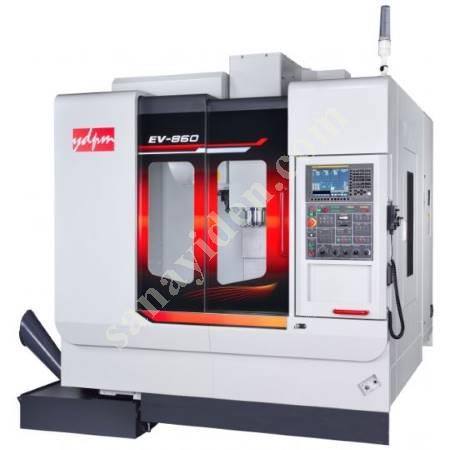

YİDA / EV-860

YIDA PRECISION MACHINERY ( YDPM ) EV-860 ve EV-1050 LİNEER RULMAN KIZAKLI DİK İŞLEME MERKEZLERİ FANUC 0i-MF VE MITSUBISHI M80A KONTROL ÜNİTESİ SEÇENEKLERİ İLE     Birim EV-860 EV-1050         İŞ MASASI       İş masası ölçüleri mm 1000x600 1200x600 İş masası yük kapasitesi kg 600 T-kanalları (Ölçü x Adet x Aralık) mm 18x5x100 EKSEN HAREKETLERİ       X-eksen hareketi (Boyuna) mm 860 1050 Y-eksen hareketi (Enine) mm 600 Z-eksen hareketi (Dikey) mm 610 İş mili alnı-iş masası yüzeyi arası mesafe mm 120~730 İş mili ekseni-kolon yüzeyi arası mesafe mm 700 İŞ MİLİ       İş mili motor gücü kW 15/11 [11/7,5] İş mili devir sayısı d/dak 10000 [8000][12000] İş mili koniği   ISO 40 (BT-40 takım şaftına uygun) İş mili ön yatak iç çapı mm Ø70 KAYIT KIZAK SİSTEMİ-HIZLAR       Kayıt kızak sistemi   Lineer rulman kızaklı X/Y/Z eksenleri seri hareket hızları mt/dak 36/36/30 X/Y/Z eksenleri kesme hızları mm/dak 1~10000 EKSEN SERVO MOTORLARI       X/Y/Z eksen motorları (Fanuc) kW 1,8/1,8/2,5  [Opsiyonel: 3,0/3,0/4,0] X/Y/Z eksen motorları (Mitsubishi) kW 2,0/2,0/3,0 TAKIM MAGAZİNİ       Takım magazin tipi   Kollu tip, 2 yönde dönebilir Takım tutucu şaft tipi   BT-40 Takım magazini istasyon sayısı Adet 24 Maksimum takım çapı mm Ø80 Maksimum takım boyu mm 300 Maksimum takım ağırlığı kg 8 HASSASİYETLER       Pozisyonlama hassasiyeti mm ± 0,005 Tekrarlama hassasiyeti mm ± 0,003 ÖLÇÜLER     Net ağırlık kg 6000 6250 Ölçüler (Genişlik x derinlik x yükseklik) mm 3915x2570x2740 4301x2440x2724
